Ankrajlama ve Destekler

Kaplin bağlantılı bir boru sisteminde konsollar, destekleri ve ankrajları dizayn ederken, tasarımcı, çokça kullanılan genel geçer boru konsol ve destek dizayn kriterlerinin yanı sıra yataklı tip birleşimin kendisine has karakteristiklerini de göz önünde bulundurmalıdır. Tüm boru sistemlerinde konsol ve destekler aşağıdaki faktörleri sağlama’ı veya bunlara uygun olmalıdır:

  1. Borunun, birleştiricilerin, sıvı nın ve diğer boru hattı parçalarının ağırlıkları
  2. Bağlantı noktalarında boru üzerindeki stresin azaltılması ve
  3. Stresin salınımı için gerekli hareketin sağlanması

Aşağıdaki tablo boru konsol, destek ve ankrajları arasında olması gereken maksimum açı klıkları göstermektedir.

Destekler arasındaki maksimum açıklık (çelik boru)


Ankrajlama Tablo 1

Esnek Birleşimler : Doğrusal Hareket ve Açısal Hareket

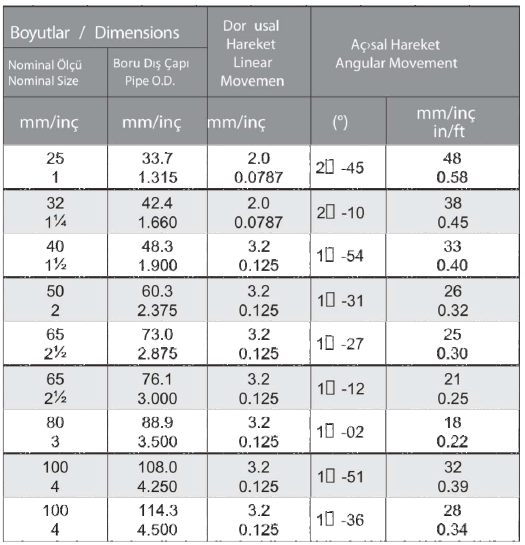

Ankrajlama Tablo 2

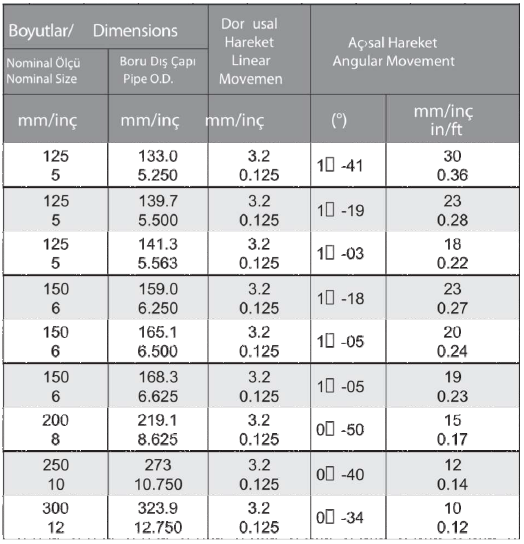

Ankrajlama Tablo 3
